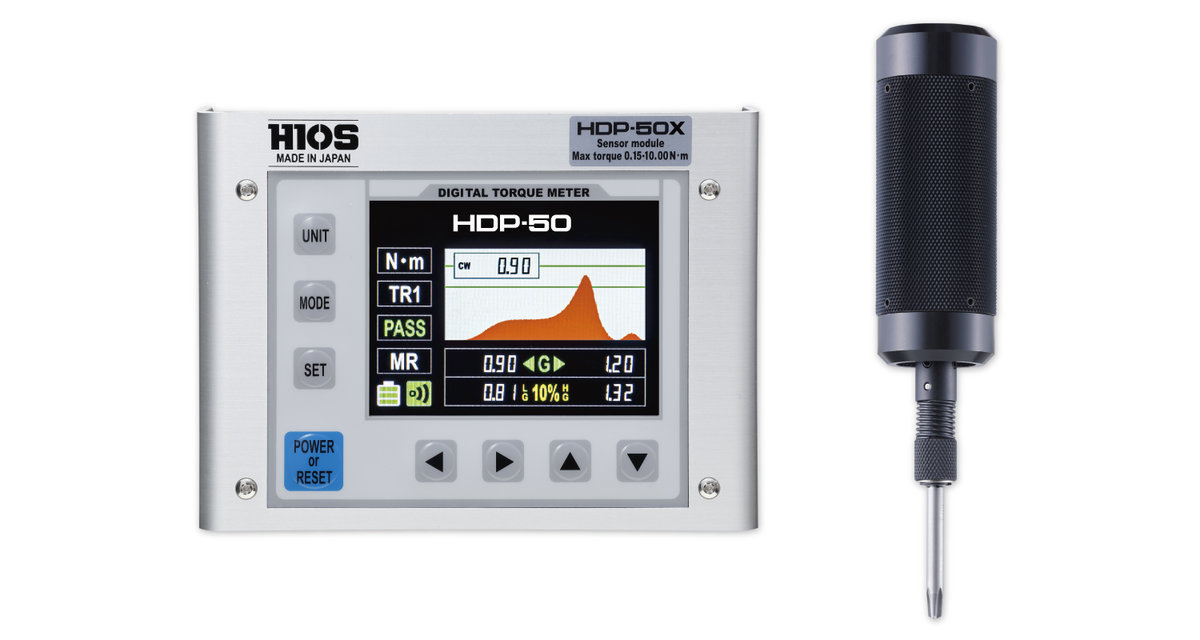

HDP-50X

  • HDP시리즈별

주된 특징

느슨해진 토크, 추가로 조인 토크 측정에


조여진 나사를 높은 정확도로 측정하고 체결 상태를 더욱 정확하게 파악합니다. 다재다능한 고급 추적 기능을 통해 측정 데이터를 시각화하고 디지털화합니다.

● 무선 데이터 송수신
시리즈 최초로 측정 토크 데이터 전송 기능을 표준 탑재했습니다. PC 및 PLC와 같은 제어 장치에 무선으로 연결하여 측정 토크 데이터를 전송할 수 있습니다.
*2025년 6월 21일 기준 무선 모델 기술 표준 준수 국가: 일본
● 시인성이 뛰어난 디스플레이
대형 디스플레이는 측정 토크 값과 파형을 선명하게 표시하여 밝은 환경에서도 높은 시인성을 보장합니다.
● 향상된 측정 모드
측정 토크 연속성을 그래픽 파형으로 표시하여 토크 변화를 시각적으로 더 쉽게 파악할 수 있습니다.
● 외부 장치를 통한 원격 조작
모드 및 임계값 변경을 외부 장치에서 제어하여 더욱 편리하고 효율적인 작업을 수행할 수 있습니다.
● 전용 애플리케이션을 통한 데이터 수집
생산 현장에서 토크 관리 데이터 수집을 간소화하는 애플리케이션을 제공합니다. 이는 생산성 향상, 예측 유지보수 및 품질 추적을 지원합니다.

HDP-50X

사양

각종 다운로드

피크시 측정 범위

  • N・m

  • lbf・in

정도

측정모드

외관 치수(mm)

  • 토크 표시부

  • 검출기

중량(g)

  • 토크 표시부

  • 검출기

검출기

  • 비트 소켓

검출기코드

전원(충전시간)

충전 가득시의 연속 사용시간

배터리 수명

전용 충전기

  • 0.15-10
  • 15-1000
  • ±0.5 % (FS) 최대
  • PEAK, F.PEAK (First PEAK), TR1 (torque waveform), TR2 (continuous torque waveform)
  • 134×100×36(H)
  • 140(L)×φ35
  • 495g
  • 216g
  • 1/4HEX
  • 2m
  • 5 hours
  • Up to 2.5 hours
    Charging via power adapter or PC via USB port
  • 약. 500
  • 입력AC100-240V (50/60Hz)
    출력DC5V 10A

HDP-50X
표준 첨부품

Bit (1pc) 1/4HEX
+#1×50mm
+#2×50mm
Support Arm 1
Other USB Cable & AC Adapter ※Overseas charger plug is different in kind depeding on country.
Inspection Certificate, Calibration Sheet etc.
Detector Cord

시리즈 비교

기종명

피크시 측정 범위

  • N・m

  • kgf・cm

  • lbf・in

정도

측정모드

외관 치수(mm)

    • 외관 치수(mm)
  • 토크 표시부

  • 검출기

중량(g)

    • 중량(g)
  • 토크 표시부

  • 검출기

검출기

  • 비트 소켓

검출기코드

전원(충전시간)

충전 가득시의 연속 사용시간

배터리 수명

전용 충전기

HDP-5

  • 0.015-0.5
  • -
  • 0.15-4.4
  • ± 0.5 % (FS) 최대
  • 추적, 최대, 첫 번째 피크
  • 125 ×95.6 ×42 (H)
  • 104(L)×∅21
  • 0.78kg
  • 0.068kg
  • H4 or 1/4HEX
  • 1.7m (P/N: DPC-0506)
  • 5 1.2V의의 NiMH 전지 1,000mA 천밀리암페어 (6 시간)
  • 8시간
  • 약. 300
  • AC100-240V 입력 (50/60Hz)
    DC7.3-8V 출력0.5A

HDP-50

  • 0.15-5
  • -
  • 15-500
  • ±0.5 % (FS) 최대
  • PEAK, F.PEAK (First PEAK), TR1 (torque waveform), TR2 (continuous torque waveform)
  • 134×100×36(H)
  • 131(L)×φ35
  • 495g
  • 216g
  • H5
  • 2m
  • 5 hours
  • Up to 2.5 hours
    Charging via power adapter or PC via USB port
  • 약. 500
  • 입력AC100-240V (50/60Hz)
    출력DC5V 10A

HDP-50X

  • 0.15-10
  • -
  • 15-1000
  • ±0.5 % (FS) 최대
  • PEAK, F.PEAK (First PEAK), TR1 (torque waveform), TR2 (continuous torque waveform)
  • 134×100×36(H)
  • 140(L)×φ35
  • 495g
  • 216g
  • 1/4HEX
  • 2m
  • 5 hours
  • Up to 2.5 hours
    Charging via power adapter or PC via USB port
  • 약. 500
  • 입력AC100-240V (50/60Hz)
    출력DC5V 10A
