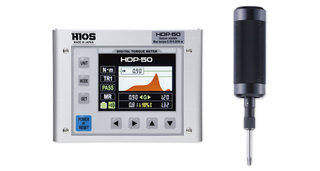

HDP-5

  • HDP시리즈별

주된 특징

느슨해진 토크, 추가로 조인 토크 측정에

"● 측정데이터를 PC에서 활용할 수 있습니다.
● 100데이터 메모리 기능으로 데이터를 기억 및 관리할 수 있습니다.(HP/HDP 만)
● 본체 1대로 토크치의 최대(Max), 최소(Min), 평균(Ave)치를 확인할 수 있습니다.(HP/HDP 만)
● HP시리즈에서 10N·cm 이하를 측정하는데 적합한 HP-1가 출시됐습니다.
● CW(시계방향), CCW(반시계방향) 측정이 용이합니다.
● 데이터 출력, 아날로그 출력 모두 표준사양입니다.
● 측정단위는 N·m← →N·cm의 2가지를 사용할 수 있으며 전환도 간단하비낟.(HP-1 제외)
● 교정 수탁서비스, 유지보수 등에도 신속하게 대응합니다.
● 모든 제품에 검사성적표""가 부속돼 있습니다.""



"

HDP-5

사양

각종 다운로드

피크시 측정 범위

  • N・m

  • lbf・in

정도

측정모드

외관 치수(mm)

  • 토크 표시부

  • 검출기

중량(g)

  • 토크 표시부

  • 검출기

검출기

  • 비트 소켓

검출기코드

전원(충전시간)

충전 가득시의 연속 사용시간

배터리 수명

전용 충전기

  • 0.015-0.5
  • 0.15-4.4
  • ± 0.5 % (FS) 최대
  • 추적, 최대, 첫 번째 피크
  • 125 ×95.6 ×42 (H)
  • 104(L)×∅21
  • 0.78kg
  • 0.068kg
  • H4 or 1/4HEX
  • 1.7m (P/N: DPC-0506)
  • 5 1.2V의의 NiMH 전지 1,000mA 천밀리암페어 (6 시간)
  • 8시간
  • 약. 300
  • AC100-240V 입력 (50/60Hz)
    DC7.3-8V 출력0.5A

HDP-5
표준 첨부품

국별 일본 / 중국 / 한국 / 대만 / 홍콩 / 싱가폴 유럽 / 미국 / 캐나다 / 영국 / 호주
비트
(각 1개)
HIOS 샹크(H4)
+#0×40 mm
+#1×40 mm
+#2×40 mm
육각 샹크 (1/4HEX)
+#1 ×50 mm
+#2 ×50 mm
補助アーム - -
기타
전용 충전기 1개
품번:TCH-MULTI

검출기 코드 1.7m 1개
품번:DPC-0506
검사성적표 1부

HDP시리즈 충전기

국별 전압 플러그 형상 Certificated 주문코드
Japan, US, Canada, Mexico, Taiwan, Southeast Asia① (Thailand, Philippines) AC100-240V
(멀티입력)

A플러그
TCH-MULTI
China AC100-240V
(멀티입력)

A플러그 (CN)
TCH-MULTI-CN
Southeast Asia② (Vietnam, Indonesia, India, Singapore, Malaysia, Korea) AC100-240V
(멀티입력)

C플러그
TCH-MULTI-CE

*Please ask your distributor if you want to know the plug type for the country not described in above list.

주의

구 모델 HP/HDP시리즈를 사용하시는 여러분께
구 모델 HP/HDP시리즈(사진 참조)의 전용 충전기는 TCH-100N입니다. 소유하시는 계측기 모델을 확인하시고 올바르게 사용하시기 바랍니다.

  • HP/HDP시리즈별

    HP시리즈별

  • HP/HDP시리즈별

    HDP시리즈별

TCH-100N TCH-120N TCH-230G TCH-230B
AC100V
AC100V
AC100V-120V
AC100V-120V
AC220V-240V
AC220V-240V
AC220V-240V
AC220V-240V
A플러그
일본
A플러그
한국, 대만, 미국, 캐나다
C플러그
홍콩, 유럽, 중국
BF플러그
싱가포르, 영국, 호주

시리즈 비교

기종명

피크시 측정 범위

  • N・m

  • kgf・cm

  • lbf・in

정도

측정모드

외관 치수(mm)

    • 외관 치수(mm)
  • 토크 표시부

  • 검출기

중량(g)

    • 중량(g)
  • 토크 표시부

  • 검출기

검출기

  • 비트 소켓

검출기코드

전원(충전시간)

충전 가득시의 연속 사용시간

배터리 수명

전용 충전기

HDP-5

  • 0.015-0.5
  • -
  • 0.15-4.4
  • ± 0.5 % (FS) 최대
  • 추적, 최대, 첫 번째 피크
  • 125 ×95.6 ×42 (H)
  • 104(L)×∅21
  • 0.78kg
  • 0.068kg
  • H4 or 1/4HEX
  • 1.7m (P/N: DPC-0506)
  • 5 1.2V의의 NiMH 전지 1,000mA 천밀리암페어 (6 시간)
  • 8시간
  • 약. 300
  • AC100-240V 입력 (50/60Hz)
    DC7.3-8V 출력0.5A

HDP-50

  • 0.15-5
  • -
  • 15-500
  • ± 0.5 % (FS) 최대
  • 추적, 최대, 첫 번째 피크
  • 125 ×95.6 ×42 (H)
  • 160(L)×φ34.5
  • 0.78kg
  • 0.25kg
  • H5 or 1/4HEX
  • 1.7m (P/N: DPC-0506)
  • 5 1.2V의의 NiMH 전지 1,000mA 천밀리암페어 (6 시간)
  • 8시간
  • 약. 300
  • AC100-240V 입력 (50/60Hz)
    DC7.3-8V 출력0.5A

HDP-100

  • 0.15-10
  • -
  • 15-1000
  • ± 0.5 % (FS) 최대
  • 추적, 최대, 첫 번째 피크
  • 125 ×95.6 ×42 (H)
  • 104(L)×∅21
  • 0.78kg
  • 0.25kg
  • 1/4HEX
  • 1.7m (P/N: DPC-0506)
  • 5 1.2V의의 NiMH 전지 1,000mA 천밀리암페어 (6 시간)
  • 8시간
  • 약. 300
  • AC:100-240V 입력 (50/60Hz)
    DC:7.3-8V 출력0.5A
