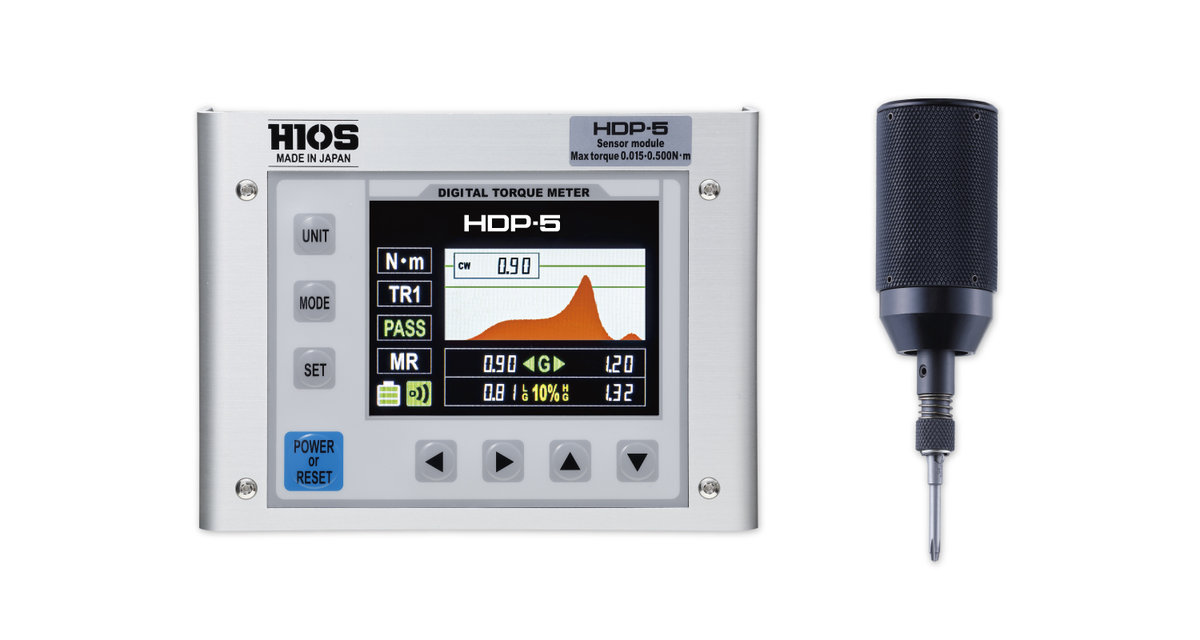

HDP-5

  • HDPシリーズ

主な特徴

締め付けられたネジを高い精度で測定し、締結状態をより正確に把握。多彩で高度なトラッキング機能で測定データを可視化・データ化します。


●ワイヤレスにデータを送受信
 シリーズ初となる測定したトルクデータの転送機能を標準搭載。PCやPLCなど制御機器にワイヤレスで接続し、測定したトルクデータを転送することができます。
※2025/6/21時点でのワイヤレスモデル技術基準適合国:日本
●視認性の高いディスプレイ
 大型ディスプレイ採用により、測定したトルク値や波形を鮮明に表示、明るい環境での高い視認性を確保しています。
●測定モードが進化
 測定したトルクの連続性をグラフィカルに波形表示し、トルクの変化を視覚的に把握しやすくなりました。
●外部機器からのリモート操作
 モードの変更やしきい値の変更が外部機器から操作でき、より便利で効率的な作業が行えます。
●専用アプリケーションでデータ収集
 生産現場でのトルク管理データ収集を容易にするアプリケーションを提供。生産性向上、予兆保全、品質トレーサビリティの実現を支援します。

ピーク時測定範囲

  • N・m

  • N・cm

精度

測定モード

外観寸法(mm)

  • トルク表示部

  • 検出器

重さ(g)

  • トルク表示部

  • 検出器

検出器

  • ビット受け口

検出器コード

電源(充電時間)

満充電時の連続使用時間

バッテリー寿命

専用充電器

  • 0.015-0.5
  • 1.5-50
  • ± 0.5% 以内(F.S.)
  • PEAK、F.PEAK(ファーストピーク)、TR1(トルク波形)、TR2(連続トルク波形)
  • 134×100×36(H)
  • 92(L)×φ32
  • 495g
  • 105g
  • H4または1/4HEX
  • 2m
  • 5時間
  • 2.5時間(通常は常時接続して使用)
  • 500回
  • 入力:AC 100-240V (50/60Hz)
    出力:DC5V 2A 10W

HDP-5
標準添付品

モデル HDP-5 HDP-5X
ビット受け口
(各1本)
H4
+#0× 40 mm
+#1× 40 mm
1/4HEX
+#1 ×50 mm
+#2 ×50 mm
補助バー 1本
その他 専用充電器(USBケーブルとACアダプター)
品番:HPNN-ACSET-PSE
検査成績書
検出器コード

HDPシリーズの充電器

国別 電圧 プラグ形状 規格 注文コード
日本、U.S.A.、カナダ、メキシコ、台湾、東南アジア①(タイ、フィリピン) AC100-240V
(マルチ入力)

Aプラグ
TCH-MULTI
中国 AC100-240V
(マルチ入力)

Aプラグ (CN)
TCH-MULTI-CN
東南アジア②(ベトナム、インドネシア、インド、シンガポール、マレーシア)、韓国、香港、U.K.、アイルランド、南米、中近東、アフリカ、オーストラリア、ニュージーランド AC100-240V
(マルチ入力)

Cプラグ
TCH-MULTI-CE

※上記に記載のない国はお問い合わせください。

ご注意

旧モデルHP/HDPシリーズをご使用のお客様へ
旧モデルHP/HDPシリーズ(写真タイプ)の専用充電器はTCH-100Nとなりますので、お持ちの計測器をご確認頂き、お間違いのないよう正しくご利用下さい。

  • HP/HDPシリーズ

    HPシリーズ

  • HP/HDPシリーズ

    HDPシリーズ

TCH-100N

AC100V
Aプラグ
日本

シリーズ比較

機種名

ピーク時測定範囲

  • N・m

  • N・cm

精度

測定モード

外観寸法(mm)

    • 外観寸法(mm)
  • トルク表示部

  • 検出器

重さ(g)

    • 重さ(g)
  • トルク表示部

  • 検出器

検出器

  • ビット受け口

検出器コード

電源(充電時間)

満充電時の連続使用時間

バッテリー寿命

専用充電器

HDP-5

  • 0.015-0.5
  • 1.5-50
  • ± 0.5% 以内(F.S.)
  • PEAK、F.PEAK(ファーストピーク)、TR1(トルク波形)、TR2(連続トルク波形)
  • 134×100×36(H)
  • 92(L)×φ32
  • 495g
  • 105g
  • H4または1/4HEX
  • 2m
  • 5時間
  • 2.5時間(通常は常時接続して使用)
  • 500回
  • 入力:AC 100-240V (50/60Hz)
    出力:DC5V 2A 10W

HDP-50

  • 0.15-5
  • 15-500
  • ± 0.5% 以内(F.S.)
  • PEAK、F.PEAK(ファーストピーク)、TR1(トルク波形)、TR2(連続トルク波形)
  • 134×100×36(H)
  • 131(L)×φ35
  • 495g
  • 216g
  • H5または1/4HEX
  • 2m
  • 5時間
  • 2.5時間(通常は常時接続して使用)
  • 500回
  • 入力:AC 100-240V (50/60Hz)
    出力:DC5V 2A 10W

HDP-50X

  • 0.15-10
  • 15-1000
  • ± 0.5% 以内(F.S.)
  • PEAK、F.PEAK(ファーストピーク)、TR1(トルク波形)、TR2(連続トルク波形)
  • 134×100×36(H)
  • 131(L)×φ35
  • 495g
  • 216g
  • 1/4HEX
  • 2m
  • 5時間
  • 2.5時間(通常は常時接続して使用)
  • 500回
  • 入力:AC 100-240V (50/60Hz)
    出力:DC5V 2A 10W

HDP-100

  • 0.15-10
  • 15-1000
  • ± 0.5% 以内(F.S.)
  • PEAK、F.PEAK(ファーストピーク)、TR1(トルク波形)、TR2(連続トルク波形)
  • 134×100×36(H)
  • 131(L)×φ35
  • 495g
  • 216g
  • 1/4HEX
  • 2m
  • 5時間
  • 2.5時間(通常は常時接続して使用)
  • 500回
  • 入力:AC 100-240V (50/60Hz)
    出力:DC5V 2A 10W
