※画像はイメージです
主な特徴
ねじの整列ならねじ太郎にお任せ！
生産現場の作業効率を大幅に改善します。
● レール交換により本体1台で8種類のねじ径に対応
● ねじの取り出し口に回転式エスケーパーを採用
・ ねじの重なりを解消して安定したチャッキングができます。
● 座りの不安定なねじでもスピーディーにキャッチ
・ 皿ねじ、ワッシャー付きねじ、薄頭ねじにも対応します。
● サクション式に対応 （自動機用)

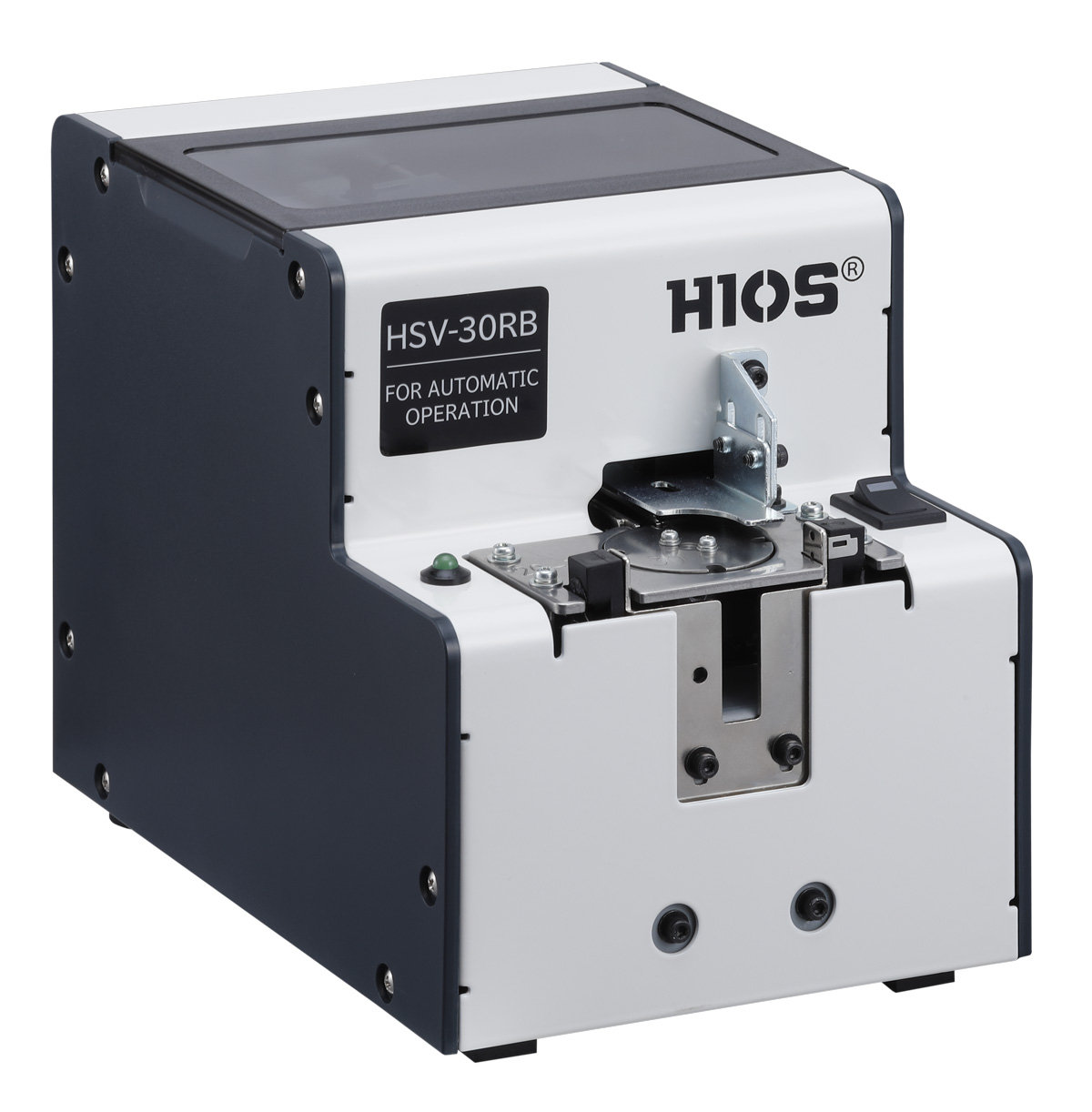

自動機用 HSV-RB（全8種）
仕様
各種ダウンロード
|
適合電源
|
重さ(g) |
ネジ容量 |
過負荷保護回路 |
全機種 型番 |
外観寸法(mm) |
ドライバータイプ |
添付品 |
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
供給可能ネジ範囲及び型番
| 型番 | ねじの呼び径 | (D) 頭部径(φ) | (H) 頭部厚(mm) | (L)首下長さ(mm) | ||
| 本体のみ | 本体 (レール付き) | 交換レールのみ | ||||
| HSV-RB | HSV-10RB (HSV-RI-10付き) | HSV-RI-10 | M1.0 | 1.8-4.5 | 0.35-1.0 | 1.6-10 |
| HSV-12RB (HSV-RI-12付き) | HSV-RI-12 | M1.2 | 1.8-4.5 | 0.35-1.0 | 1.9-10 | |
| HSV-14RB (HSV-RI-14付き) | HSV-RI-14 | M1.4 | 2.0-4.5 | 0.35-1.0 | 2.2-10 | |
| HSV-17RB (HSV-RI-17付き) | HSV-RI-17 | M1.7 | 2.5-4.5 | 0.35-1.0 | 2.7-10 | |
| HSV-20RB (HSV-RI-20付き) | HSV-RI-20 | M2.0 | 3.0-6 | 0.35-4.5 | 3.2-20 | |
| HSV-23RB (HSV-RI-23付き) | HSV-RI-23 | M2.3 | 3.3-6 | 0.35-4.5 | 3.7-20 | |
| HSV-26RB (HSV-RI-26付き) | HSV-RI-26 | M2.6 | 3.6-6 | 0.35-4.5 | 4.2-20 | |
| HSV-30RB (HSV-RI-30付き) | HSV-RI-30 | M3.0 | 4.0-6 | 0.35-4.5 | 4.8-20 | |
シリーズ比較
| 機種名 |
ネジ容量 |
過負荷保護回路 |
ドライバータイプ |
|---|---|---|---|
|
自動機用 HSV-RB（全8種）
|
|
|
|
|

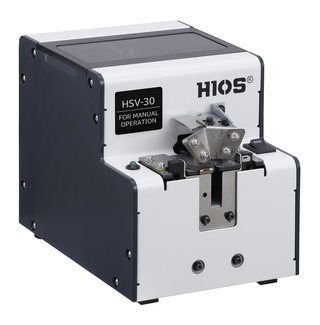

手動用 HSV（全8種）
|
|
|
|
