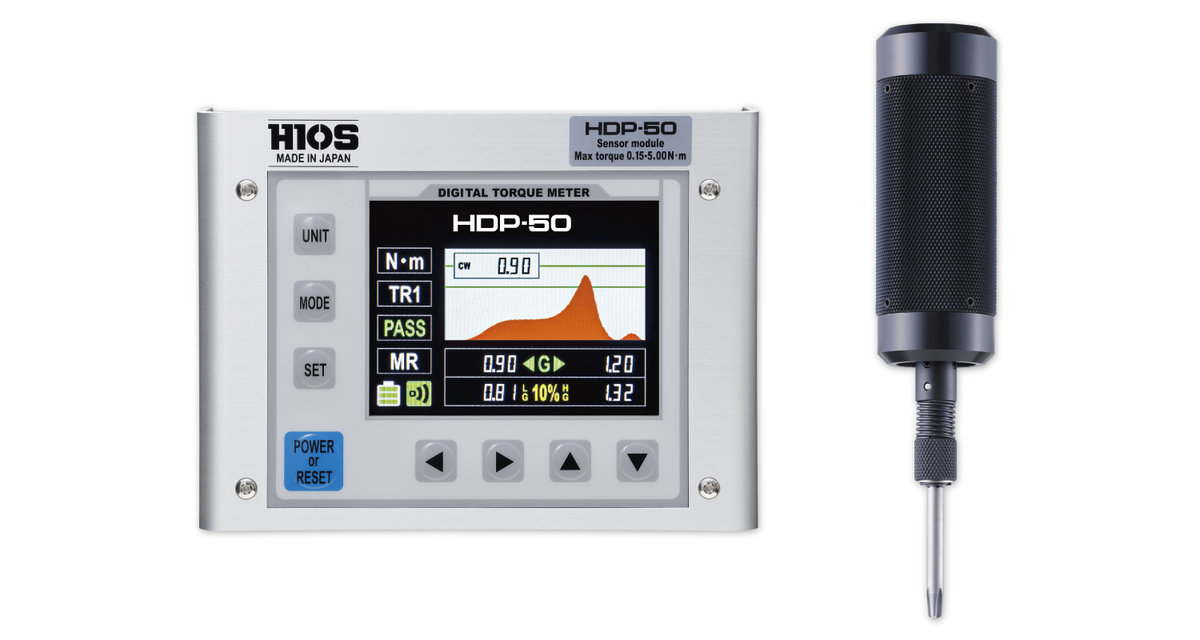

HDP-50

  • HDP系列

主要特征

用于测量已经拧紧的螺丝的旋出扭矩,以及额外紧固扭矩。

● 可将测量数据输入到电脑进行处理。
● 可储存100个数据,从而进行数据的保存和管理 (仅限HP 和 HDP系列)。
● 使用一台测量仪可以确认扭矩的最大值(Max)、最小值(Min)、平均值(Ave)(仅限 HP 和 HDP 系列)。
● 顺时针方向、逆时针方向均可轻松测定。
● 标准规格具有扭矩输出、模拟输出。
● 我们可以快速对应校正委托服务、定期检查保养等服务。
● 所有的产品均附有检查成绩书。

HDP-50

规格

峰值时测量范围

  • N・m

  • lbf・in

精度

测量模式

外形尺寸(mm)

  • 扭矩显示部

  • 检测部

重量(g)

  • 扭矩显示部

  • 检测部

检测部

  • 刀杆插口

检测器线

电池组(充电时间)

充满电连续使用时间

电池寿命

专用充电器

  • 0.15-5
  • 15-500
  • ±0.5% 以内(F.S.)
  • TRACK, PEAK, FIRST PEAK
  • 125 ×95.6 ×42 (H)
  • 160(L)×φ34.5
  • 0.78kg
  • 0.25kg
  • H5 or 1/4HEX
  • 1.7m (P/N: DPC-0506)
  • 1.2V NiMH x 5 节 1,000mA (within 6 hours)
  • 8 小时
  • 约充电300 次
  • 输入:AC 100-240V (50 / 60Hz)
    输出:DC 7.3-8V 0.5 A

HDP-50
标准附件

刀杆尺寸 H5 H5
刀头种类
(各1 支)
HIOS 刀杆(H5)
+#0 ×60 mm
+#1× 60 mm
+#2× 60 mm
HEX 刀杆(1/4HEX)
+#1 ×50 mm
+#2 ×50 mm
辅助手臂 1pc
其他
专用充电器 1pc 1ヶ
P/N:TCH-MULTI

检出器连接线: 1.7m 1pc
P/N:DPC-0506
检查成绩书 1份

HDP系列充电器

适用国家及地区 电压 插头形状 Certificated 注文コード
Japan, US, Canada, Mexico, Taiwan, Southeast Asia① (Thailand, Philippines) AC100-240V
(Multiple input type)

A插头
TCH-MULTI
China AC100-240V
(Multiple input type)

A插头 (CN)
TCH-MULTI-CN
Southeast Asia② (Vietnam, Indonesia, India, Singapore, Malaysia, Korea) AC100-240V
(Multiple input type)

C插头
TCH-MULTI-CE
Europe (U.K., Ireland) AC100-240V
(Multiple input type)

C插头
TCH-EU

*Please ask your distributor if you want to know the plug type for the country not described in above list.

注意

致使用旧型 HP/HDP 系列扭矩测量仪的客户
旧型HP/HDP 系列扭矩测量仪(请参考以下照片)的专用充电器为TCH-100N,TCH-120N,TCH-230G 或 TCH-230S。请确认您所使用的扭矩测量仪,(根据电压及插头形状)选择正确的充电器。

  • HP/HDP系列

    HP系列

  • HP/HDP系列

    HDP系列

TCH-100N TCH-120N TCH-230G TCH-230B
AC100V
AC100V
AC100V-120V
AC100V-120V
AC220V-240V
AC220V-240V
AC220V-240V
AC220V-240V
A插头
日本
A插头
韩国、台湾、美国、加拿大
C插头
香港、欧洲、中国
BF插头
新加坡、英国、澳大利亚

系列比较

型号

峰值时测量范围

  • N・m

  • kgf・cm

  • lbf・in

精度

测量模式

外形尺寸(mm)

    • 外形尺寸(mm)
  • 扭矩显示部

  • 检测部

重量(g)

    • 重量(g)
  • 扭矩显示部

  • 检测部

检测部

  • 刀杆插口

检测器线

电池组(充电时间)

充满电连续使用时间

电池寿命

专用充电器

HDP-5

  • 0.015-0.5
  • -
  • 0.15-50
  • ±0.5% 以内(F.S.)
  • TRACK, PEAK, FIRST PEAK
  • 125 ×95.6 ×42 (H)
  • 104(L)×∅21
  • 0.78kg
  • 0.068kg
  • H4 or 1/4HEX
  • 1.7m (P/N: DPC-0506)
  • 1.2V NiMH x 5 节 1,000mA (within 6 hours)
  • 8 小时
  • 约充电300 次
  • 输入:AC 100-240V (50 / 60Hz)
    输出:DC 7.3-8V 0.5 A

HDP-50

  • 0.15-5
  • -
  • 15-500
  • ±0.5% 以内(F.S.)
  • TRACK, PEAK, FIRST PEAK
  • 125 ×95.6 ×42 (H)
  • 160(L)×φ34.5
  • 0.78kg
  • 0.25kg
  • H5 or 1/4HEX
  • 1.7m (P/N: DPC-0506)
  • 1.2V NiMH x 5 节 1,000mA (within 6 hours)
  • 8 小时
  • 约充电300 次
  • 输入:AC 100-240V (50 / 60Hz)
    输出:DC 7.3-8V 0.5 A

HDP-100

  • 0.15-10
  • -
  • 15-1000
  • ±0.5% 以内(F.S.)
  • TRACK, PEAK, FIRST PEAK
  • 125 ×95.6 ×42 (H)
  • 104(L)×∅21
  • 0.78kg
  • 0.25kg
  • 1/4HEX
  • 1.7m (P/N: DPC-0506)
  • 1.2V NiMH x 5 节 1,000mA (within 6 hours)
  • 8 小时
  • 约充电300 次
  • 输入:AC 100-240V (50 / 60Hz)
    输出:DC 7.3-8V 0.5 A
